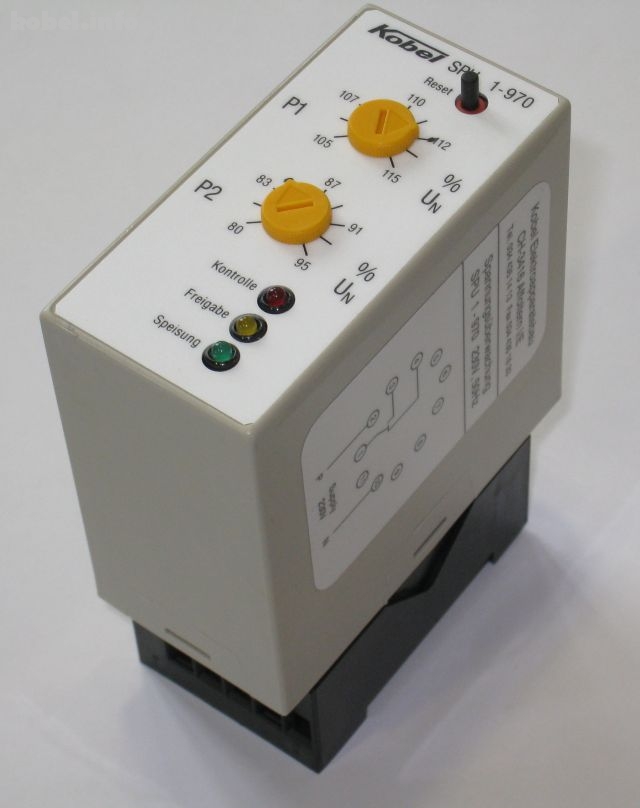

Spannungsüberwachung SPU 1 - 970

Das Gerät misst und überwacht die Spannung in einer Phase.

Funktion

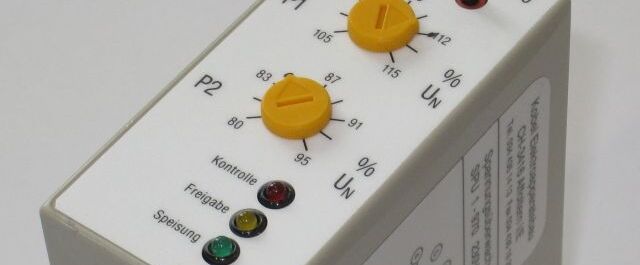

Das Gerät misst und überwacht die Spannung in einer Phase. An den Potis kann die max. zulässige Unter-/Überspannung eingestellt werden. Befindet sich die gemessene Spannung innerhalb der Grenzwerte, wird der potentialfreie Umschaltkontakt aktiviert. Dies wird signalisiert mit der gelben LED: Freigabe. Das Gerät speichert die Auslösung. Dies wird signalisiert mit der roten LED: Kontrolle. Diese Anzeige kann, zur erneuten Kontrollbereitschaft, mittels Reset-Taste quittiert werden.

Technische Daten

Betriebsspannung: 230VAC

Überspannung: 105-115%

Unterspannung: 95-80%

Ausgang: 1x Potentialfreier Umschaltkontakt

Ausführung: 11-pol gesteckt

Abmessung: 76x38x78
