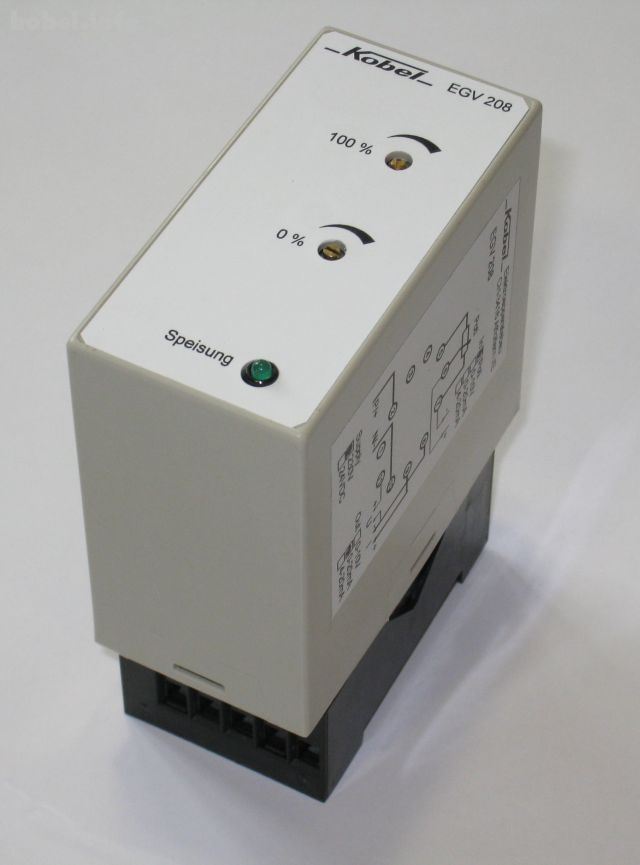

Eingangsverstärker

Der Eingansverstärker EGV wandelt und skaliert Norm-Einganssignale.

Funktion

Der Eingangsverstärker EGV wurde entwickelt, um eine kostengünstige Wegmessung zu realisieren. Ein beliebiger Messeingang (Potentiometer / Spannungsteiler, Spannung oder Strom), wird auf ein frei einstellbares Norm-Ausgangssignal gewandelt. Die Werte 0% und 100% sind beliebig mittels Mehrgang-Potentiometer einstellbar. Die Speisung wird mit einer grünen LED signalisiert.

Technische Daten

Betriebsspannung: 230VAC oder 12-24VDC

Eingang: Potentiometer, 0(4)-20mA, 0-10V

Ausgang: 1x 0(4)-20mA

              1x 0-10VDC

Ausführung: gesteckt 11-Pol

Abmessung: 76 x 38 x 78
